MAX232驱动器描述

MAX232 器件是一款双路驱动器/接收器，包含一个电容式电压发生器，可通过 5V 单电源提供 TIA/EIA-232-F 电压电平。每个接收器将 TIA/EIA-232-F 输入转换为 5-V TTL/CMOS 电平。这些接收器具有 1.3 V 的典型阈值和 0.5 V 的典型迟滞，并且可以接受 ±30-V 输入。每个驱动器将 TTL/CMOS 输入电平转换为 TIA/EIA-232-F 电平。

MAX232驱动器

特征

  • 达到或超过 TIA/EIA-232-F 和 ITU Recommendation V.28
  • 使用具有 1.0µF 电荷泵电容器的 5V 单电源供电
  • 运行速度高达 120 kbit/s
  • 两个驱动器和两个接收器
  • ±30V 输入电平
  • 低电源电流：8mA（典型值）
  • ESD 保护超过 JESD 22
  • 2000-V 人体模型 (A114-A)
  • MAX202 器件可通过改进的 ESD (15kV HBM) 和 0.1µF 电荷泵电容器进行升级

参数

  • 每个包的驱动程序2个
  • 每个包裹的接收器2个
  • 逻辑电压 (Min) (V)5个
  • 数据速率（最大）(kbps)120
  • 主电源电压（标称）(V)5个
  • 静电放电 HBM (kV)2个
  • 工作温度范围（℃）-40 到 85, 0 到 70
  • Vout（典型值）(V)9

简化原理图

MAX232驱动器的原理图如下：

引脚配置和功能

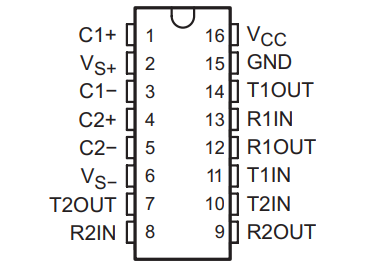

MAX232驱动器的引脚图如下：

MAX232驱动器的引脚功能介绍列表：

引脚 PIN 类型 描述
名称 型号
C1+ 1 — C1电容器的正极引线
VS+ 2 O 正电荷泵输出仅用于存储电容器
C1- 3 — C1电容器的负极引线
C2+ 4 — C2电容器的正极引线
C2- 5 — C2电容器的负极引线
VS- 6 O 负电荷泵输出仅用于存储电容器
T2OUT, T1OUT 7,14 O RS232线路数据输出（至远程RS232系统）
R2IN, R1IN 8,13 | RS232线路数据输入（来自远程RS232系统）
R2OUT, R1OUT 9,12 O
逻辑数据输出（到 UART）
T2IN, T1IN 10,11 | 逻辑数据输入（来自UART）
GND 15 — 接地
VCC 16 — 电源电压，连接到外部5V电源

应用

  • TIA/EIA-232-F
  • 电池能源系统
  • 调制解调器
  • 终端
  • 电脑
