PIC24HJ64GP504芯片特点

运行条件
• 3.0V 至 3.6V，-40ºC 至 +150ºC，DC 至 20 MIPS
• 3.0V 至 3.6V，-40ºC 至 +125ºC，DC 至 40 MIPS
时钟管理
• 2% 内部振荡器
• 可编程 PLL 和振荡器时钟源
• 故障安全时钟监视器 (FSCM)
• 独立看门狗定时器
• 低功耗管理模式
• 快速唤醒和启动
高效数学引擎
• 单周期 MUL 加硬件除法
高级模拟功能
• 具有 1.1Msps/500ksps 转换速率的 10/12 位 ADC：- 多达 13 个 ADC 输入通道和四个 S&H- 灵活/独立的触发源
• 150 ns 比较器：- 最多两个模拟比较器模块 - 具有两个模拟比较器范围的 4 位 DAC
输入输出
• 软件可重映射引脚功能
• 5V 耐受引脚
• 可选择的漏极开路和内部上拉
• 高达 5 mA 的过压钳位电流/引脚
• 多个外部中断
系统外设
• 循环冗余校验 (CRC) 模块
• 最多五个 16 位和最多两个 32 位定时器/计数器
• 最多四个输入捕捉 (IC) 模块
• 最多四个输出比较 (OC) 模块
• 实时时钟和日历 (RTCC) 模块
通讯接口
• 并行主端口 (PMP)
• 两个 UART 模块 (10 Mbps) - 支持 LIN 2.0 协议 - RS-232、RS-485 和 IrDA® 支持
• 两个 4 线 SPI 模块 (15 Mbps)
• 支持 2.0B 的增强型 CAN (ECAN) 模块（1 Mbaud）
• I 2C 模块（100K、400K 和 1Mbaud），支持 SMBus
直接内存访问 (DMA)
• 8 通道硬件 DMA，无 CPU 停顿或开销
• UART、SPI、ADC、ECAN、IC、OC、INT0
资格和 B 类支持
• AEC-Q100 REVG（0 级 -40ºC 至 +150ºC）
• B 类安全库，IEC 60730，VDE 认证
调试器开发支持
• 在线和在应用程序编程
• 两个程序断点
• 跟踪和运行时监视

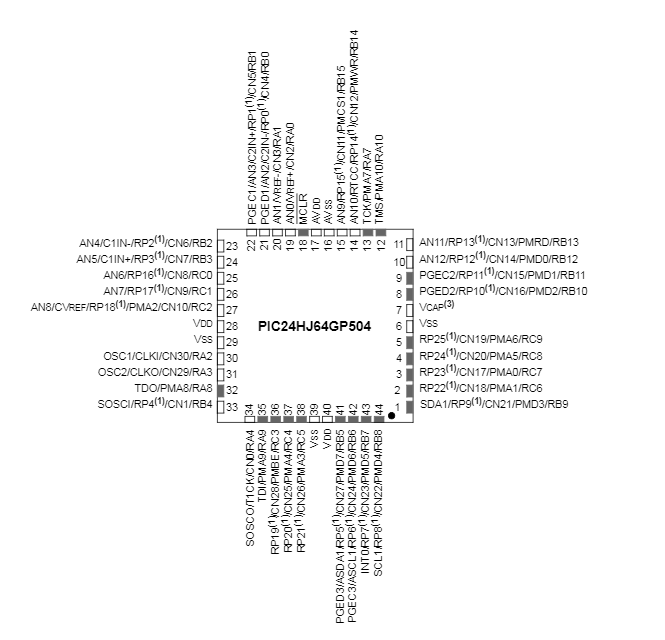

芯片引脚

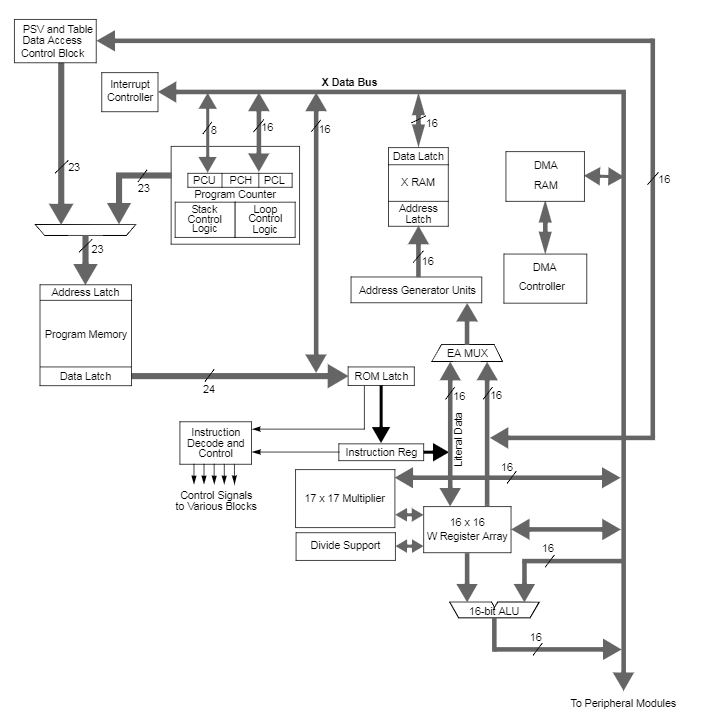

逻辑框图

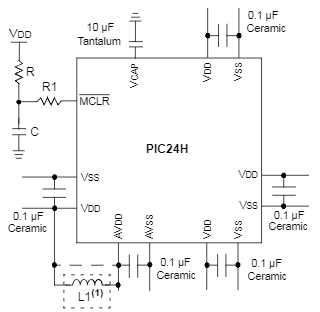

连接电路

在电源线长度超过6英寸的电路板上，建议为包括MCU在内的集成电路使用一个储能电容来提供本地电源。应根据连接电源和设备的线路电阻以及设备在应用中的最大电流来确定储能电容的值。
