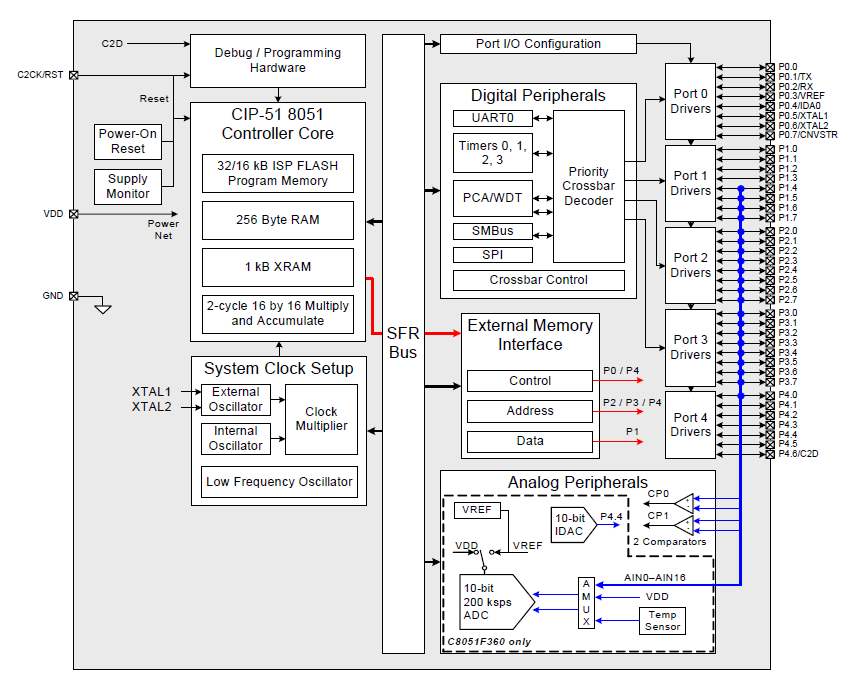

C8051F36x器件包括片上Silicon Labs 2-Wire (C2)调试电路，可对安装在终端应用中的生产部件进行非侵入式、全速、在线调试。

Silicon Labs的调试系统支持检查和修改存储器和寄存器、断点和单步。不需要额外的目标RAM、程序存储器、定时器或通信通道。所有的数字和模拟外设都有功能，在调试时能正常工作。所有的外设（除了ADC和SMBus）在MCU停止时，在单步走期间，或在断点时都会被停顿，以保持它们的同步。

C8051F360DK开发套件提供了所有必要的硬件和软件，用于开发应用程序代码和对C8051F36x MCU进行在线调试。该套件包括带有开发者工作室和调试器的软件、一个集成的8051汇编器和一个调试适配器。它还有一块安装了相关MCU的目标应用板和原型开发区，加上所需的电缆和壁挂式电源。开发工具包需要一台运行Windows98SE或更高版本的PC。

与使用板载 "ICE芯片 "的标准MCU仿真器相比，Silicon Labs的IDE界面是一种非常优越的开发和调试配置，它要求应用板上的MCU必须是插座式的。Silicon Labs的调试模式提高了使用的便利性，并保留了精密模拟外设的性能。

八个复位源可用：上电复位电路（POR），片上VDD监视器（当电源电压低于VRST时强制复位，如第134页表12.1所示），看门狗定时器，缺失时钟检测器，比较器0的电压水平检测，强制软件复位，外部复位引脚，以及非法闪存访问保护电路。除了POR、复位输入引脚或闪存错误外，每个复位源都可以由用户在软件中禁用。在MCU初始化过程中上电复位后，WDT可以在软件中永久启用。

内部振荡器出厂时已校准为24.5 MHz ±2%。这个内部振荡器的周期可以由用户以~0.5%的增量来编程。还有一个额外的低频振荡器可供使用，有利于低功耗操作。包括一个外部振荡器驱动电路，允许外部晶体、陶瓷谐振器、电容、RC或CMOS时钟源来产生系统时钟。如果需要，系统时钟源可以在内部和外部振荡器电路之间进行实时切换。外部振荡器在低功耗应用中也非常有用，允许MCU从慢速（省电）源运行，同时根据需要定期切换到快速（高达25MHz）内部振荡器。此外，还提供了一个片上PLL，以实现更高的系统时钟速度，增加吞吐量。

C8051F360/1/2/6/7/8/9器件包括一个片上10位SAR ADC，差分输入复用器有多达21个通道。该ADC的最大吞吐量为200 ksps，提供真正的10位线性度，INL和DNL为±1 LSB。该ADC系统包括一个可配置的模拟多路复用器，可选择正负ADC输入。端口1-3可作为ADC输入；此外，片上温度传感器输出和电源电压（VDD）也可作为ADC输入。用户固件可以关闭ADC以节省电力。

转换可以通过六种方式启动：软件命令，定时器0、1、2或3的溢出，或外部转换启动信号（CNVSTR）。这种灵活性使得转换的开始可以由软件事件、周期性信号（定时器溢出）或外部HW信号触发。转换的完成由一个状态位和一个中断（如果启用）来表示。转换完成后，产生的10位数据字被锁入ADC数据SFR。

ADC数据的窗口比较寄存器可以被配置为当ADC数据在指定范围之内或之外时中断控制器。ADC可以在背景模式下连续监测一个关键电压，但不会中断控制器，除非转换后的数据在指定范围内/外。
