芯片特点

通用串行总线功能：
- 符合USB V2.0标准的SIE
- 全速（12 Mb/s）和低速（1.5 Mb/s）。
- 支持控制、中断、异步和批量传输
批量传输
- 支持多达16个端点（8个双向）。
- 用于USB的256字节双访问RAM
- D+/D-上的输入改变中断，用于检测
与USB主机的物理连接
高性能的RISC CPU：
- C语言编译器优化结构：
- 可选的扩展指令集，旨在
优化可重入的代码
- 256字节，数据EEPROM
- 高达16KB的线性程序存储器
寻址
- 高达768字节的线性数据存储器
寻址
- 中断的优先级别
- 8 x 8单周期硬件乘法器
灵活的振荡器结构：
- CPU分频器使内核的运行速度比USB慢
外设
- 16MHz内部振荡器块：
- 软件可选择的频率，31 kHz至
16兆赫
- 提供完整的时钟速度范围
从31kHz到32MHz，当与PLL一起使用时
- 用户可调谐以补偿频率漂移
漂移
- 四种晶体模式，最高可达48兆赫
- 外部时钟模式，高达 48 MHz
- 4倍锁相环(PLL)
- 使用定时器1的二级振荡器，频率为32 kHz
- 故障安全时钟监视器：
- 如果主振荡器或副振荡器停止，允许安全关机。
振荡器停止时可安全关闭
- 双速振荡器启动
特殊的微控制器特性：
- 全5.5V操作 - PIC18F1XK50
- 1.8V-3.6V操作--PIC18LF1XK50
- 在软件控制下可自行编程
- 可编程的断电复位（BOR）
- 有软件启用选项
- 扩展看门狗定时器(WDT)
- 可编程周期从4ms到131s
- 单电源3V在线串行编程™（ICSP™）。
(ICSP™)通过两个引脚
极低功率管理
PIC18LF1XK50具有纳瓦级XLP：
- 睡眠模式：24 nA
- 看门狗定时器：450 nA
- 定时器1振荡器：790 nA @ 32 kHz
模拟功能：
- 模拟数字转换器（ADC）模块：
- 10位分辨率，9个外部通道
- 自动采集能力
- 睡眠期间可进行转换
- 内部1.024V固定电压基准
(FVR)通道
- 独立的输入复用
- 双模拟比较器
- 轨至轨操作
- 独立的输入多路复用
- 电压基准模块：
- 可编程（VDD的%），16级
- 使用VREF引脚的两个16级电压范围
- 可编程的固定电压基准
(FVR)，3级
- 片上3.2V LDO稳压器 - (PIC18F1XK50)
周边亮点：
- 14个I/O引脚加1个纯输入引脚：
- 大电流灌注/源25 mA/25 mA
- 7个可编程的弱电上拉
- 7个可编程的变化时中断引脚
- 3个可编程的外部中断
- 可编程的回转率
- 增强型捕获/比较/PWM (ECCP)
模块：
- 一个、两个、三个或四个PWM输出
- 可选择极性
- 可编程的死机时间
- 自动关机和自动重启
- 主同步串行端口（MSSP）模块：
- 3线制SPI（支持所有4种模式）
- I2C™主和从模式（从模式
地址屏蔽)
- 增强型通用同步异步
接收器发射器（EUSART）模块：
- 支持RS-485、RS-232和LIN 2.0
- 使用内部振荡器的RS-232操作
- 自动波特检测
- 断线时自动唤醒
- SR锁存模式

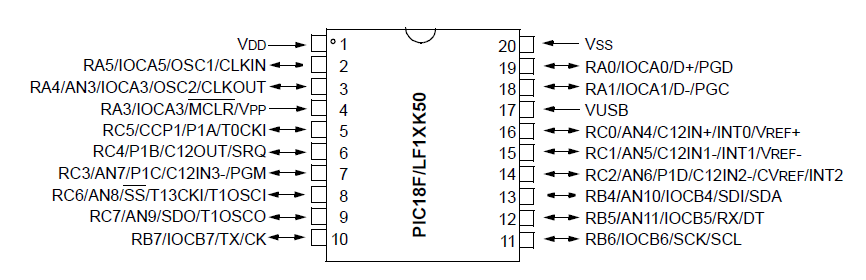

芯片引脚

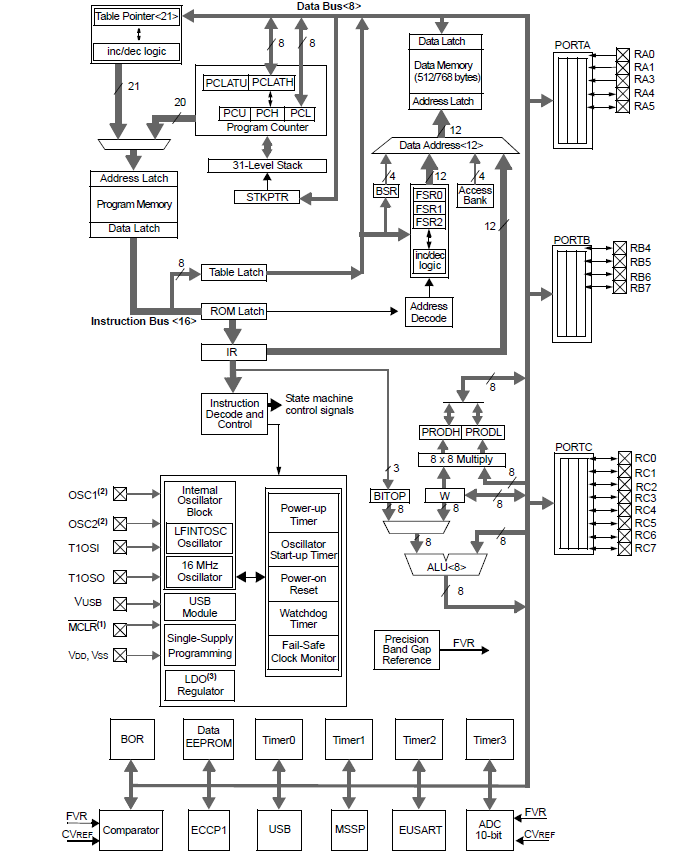

功能框图
