一般描述

LPC1759/58/56/54/52/51是基于ARM Cortex-M3的微控制器，用于嵌入式应用，具有高度集成和低功耗的特点。ARM Cortex-M3是下一代内核，提供了系统增强功能，如增强的调试功能和更高水平的支持块集成。LPC1758/56/57/54/52/51的CPU工作频率高达100 MHz。LPC1759的CPU工作频率高达120 MHz。ARM Cortex-M3 CPU集成了一个3级流水线，采用哈佛架构，具有独立的本地指令和数据总线，以及用于外设的第三条总线。ARM Cortex-M3 CPU还包括一个内部预取单元，支持推测性分支。LPC1759/58/56/54/52/51的外设包括高达512 kB的闪存、高达64 kB的数据存储器、以太网MAC、USB设备/主机/OTG接口、8通道通用DMA控制器、4个UART、2个CAN通道、2个SSP控制器、SPI接口、2个I2C总线接口、 2输入加2输出的I2S总线接口，6通道12位ADC，10位DAC，电机控制PWM，正交编码器接口，4个通用定时器，6输出通用PWM，带独立电池供电的超低功耗实时时钟（RTC），以及多达52个通用I/O引脚。

特点和优点

 ARM Cortex-M3处理器，运行频率高达100 MHz（LPC1758/56/57/54/52/51）或高达120 MHz（LPC1759）。包括一个支持八个区域的内存保护单元（MPU）。
 ARM Cortex-M3内置嵌套的矢量中断控制器（NVIC）。
 高达512 kB的片上闪存编程存储器。增强型闪存加速器可实现高速120 MHz操作，零等待状态。
 通过片上引导程序软件进行系统内编程（ISP）和应用内编程（IAP）。
 片上SRAM包括：
在CPU上有高达32 kB的SRAM，具有本地代码/数据总线，用于高性能CPU访问。
两个/一个16 kB的SRAM块，具有独立的访问路径，以提高吞吐量。这些SRAM块可用于以太网（仅LPC1758）、USB和DMA存储器，也可用于通用CPU指令和数据存储。
 AHB多层矩阵上的八个通道通用DMA控制器（GPDMA），可用于SSP、I2S总线、UART、模数和数模转换外设、定时器匹配信号，以及用于存储器到存储器的传输。
 多层AHB矩阵互连为每个AHB主站提供一个单独的总线。AHB主站包括CPU、通用DMA控制器、以太网MAC（仅LPC1758）和USB接口。这种互连提供没有仲裁延迟的通信。
 分离式APB总线允许高吞吐量，在CPU和DMA之间很少出现停顿。
 串行接口：
仅在LPC1758上，以太网MAC具有RMII接口和专用DMA控制器。USB 2.0全速设备/主机/OTG控制器具有专用DMA控制器和片上PHY，用于设备、主机和OTG功能。LPC1752/51仅包括一个USB设备控制器。
 四个UART，具有小数波特率生成、内部FIFO和DMA支持。一个UART具有调制解调器控制I/O和RS-485/EIA-485支持，一个UART具有IrDA支持。
CAN 2.0B控制器，具有两个（LPC1759/58/56）或一个（LPC1754/52/51）通道。
SPI控制器，具有同步、串行、全双工通信和可编程的数据长度。
两个SSP控制器，具有FIFO和多协议能力。SSP接口可与GPDMA控制器一起使用。
两个I2C总线接口支持快速模式，数据速率为400 kbit/s，具有多地址识别和监控模式。
仅在LPC1759/58/56上，I2S（Inter-IC Sound）接口用于数字音频输入或输出，具有分数率控制。I2S总线接口可与GPDMA一起使用。I2S-总线接口支持3线和4线数据传输和接收，以及主时钟输入/输出。
 其他外围设备：
52 通用I/O（GPIO）引脚，具有可配置的上拉/下拉电阻。所有的GPIO都支持一种新的、可配置的开漏工作模式。GPIO块通过AHB多层总线进行快速访问，并位于内存中，从而支持Cortex-M3位带和通用DMA控制器使用。
 位模数转换器（ADC），在六个引脚之间进行输入复用，转换率高达200 kHz，并有多个结果寄存器。该12位ADC可与GPDMA控制器一起使用。
仅在LPC1759/58/56/54上，10位数模转换器（DAC）具有专用转换定时器和DMA支持。
四个通用的定时器/计数器，总共有三个捕获输入和十个比较输出。每个定时器块都有一个外部计数输入。可以选择特定的定时器事件来产生DMA请求。
一个电机控制PWM，支持三相电机控制。
正交编码器接口，可监测一个外部正交编码器。
一个标准的PWM/定时器块，具有外部计数输入。
实时时钟（RTC）有一个独立的电源域和专用的RTC振荡器。RTC块包括20字节的电池供电的备份寄存器。
WatchDog Timer (WDT)。WDT可以由内部RC振荡器、RTC振荡器或APB时钟提供时钟。
ARM Cortex-M3系统定时器，包括一个外部时钟输入选项。
 重复中断定时器（RIT）提供可编程和重复的定时中断。
每个外设都有自己的时钟分频器，以进一步节省电力。
 标准JTAG测试/调试接口，与现有工具兼容。串行线调试和串行线跟踪端口选项。
 仿真跟踪模块可以对指令的执行进行非侵入性的高速实时跟踪。
 集成的PMU（电源管理单元）自动调整内部调节器，在睡眠、深度睡眠、断电和深度断电模式下将功耗降到最低。
 四种降低功率模式： 睡眠、深度睡眠、断电和深度断电。
 单个3.3 V电源（2.4 V至3.6 V）。
 一个可配置为边缘/电平敏感的外部中断输入。端口0和端口2的所有引脚都可作为边沿敏感的中断源。
 无任务中断（NMI）输入。
 唤醒中断控制器(WIC)允许CPU从任何优先级中断中自动唤醒，这些中断在深睡眠、断电和深度断电模式下时钟停止时可能发生。
 处理器通过任何能够在掉电模式下运行的中断（包括外部中断、RTC中断、USB活动、以太网唤醒中断（仅LPC1758）、CAN总线活动、端口0/2引脚中断和NMI）从掉电模式唤醒。
 断电检测，具有独立的中断和强制复位阈值。
 通电复位（POR）。
 水晶振荡器，工作范围为1 MHz至25 MHz。
 4 MHz的内部RC振荡器，精度修整到1%，可选择用作系统时钟。
 PLL允许CPU运行到最大的CPU速率，而不需要高频晶体。可以从主振荡器、内部RC振荡器或RTC振荡器中运行。
 USB PLL，增加灵活性。
 具有不同安全级别的代码读取保护（CRP）。
 独特的设备序列号，用于识别目的。
 可提供80引脚LQFP封装（12 mm  12 mm  1.4 mm）。

应用

 照明 工业网络 报警系统 电机控制

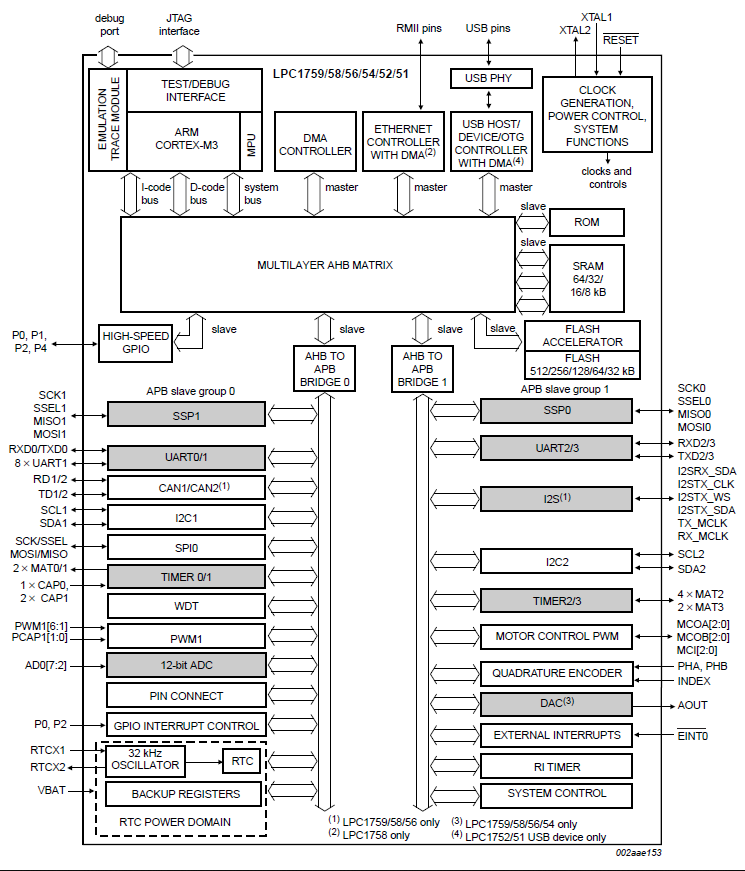

功能框图

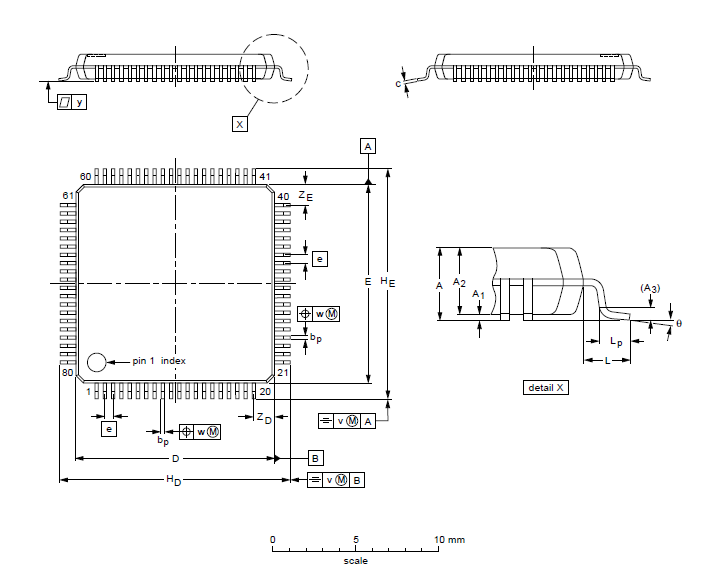

包装信息
