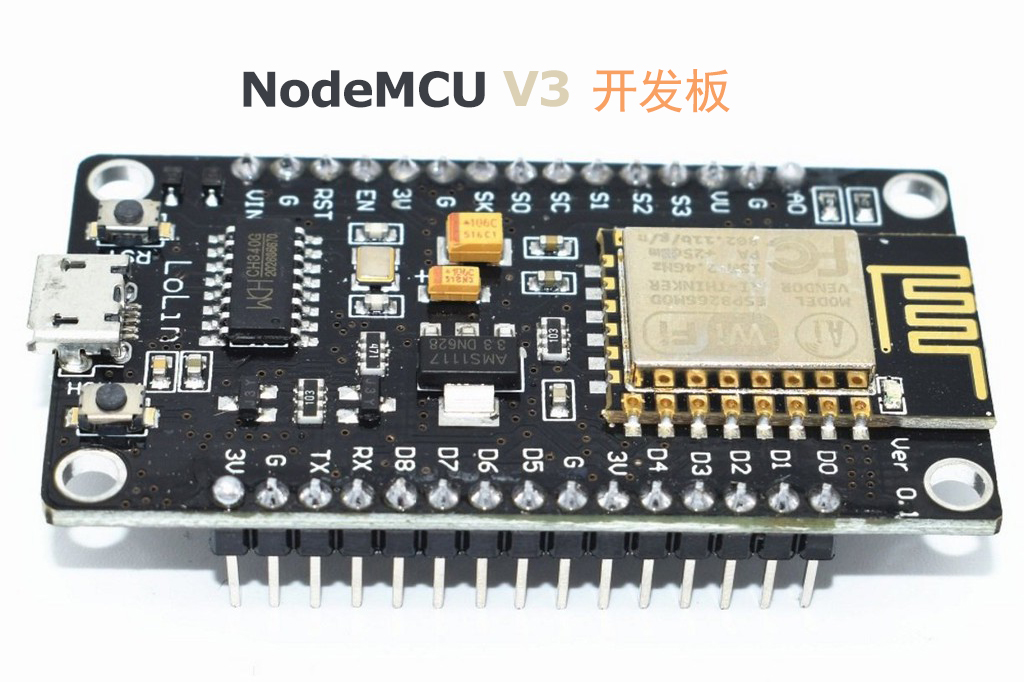

NodeMcu v3简介
NodeMcu v3是一款基于开源理念的开发板，内置了ESP-12E WIFI模块。与Arduino等传统开发板相比，NodeMcu v3在硬件配置上毫不逊色，拥有512KB的存储空间和一个运行频率为40MHz的处理器，这为开发各种IoT应用提供了充足的资源。更重要的是，NodeMcu v3采用了与NodeJS相似的API，通过上传LUA脚本接收指令，这使得开发者能够利用熟悉的编程范式，快速上手并开发出功能丰富的物联网应用。
版本迭代与硬件设计
NodeMcu系列已经发展到了第三代，与之前的版本相比，v3在尺寸上有所增大，不再能够完美地适配面包板。为了解决这个问题，设计师们专门为其设计了一款I/O扩展板（或称为“屏蔽罩”），能够完美适配NodeMcu v3的尺寸和接口布局。在成本控制方面，NodeMcu v3采用了CH340G串口芯片替代了成本更高的CP2102芯片，这一改动在保证性能的同时，降低了整体成本，使得更多开发者能够负担得起这款强大的开发板。
详细规格参数
- 无线标准：支持802.11 b/g/n无线标准，能够满足大多数物联网应用的无线连接需求。
- 工作模式：支持STA（Station）模式、AP（Access Point）模式和STA+AP混合模式，灵活适应不同的网络拓扑结构。
- 波特率：默认波特率为9600，但支持高达460800bps的传输速率，满足高速数据传输的需求。
- TCP/IP协议栈：内置TCP/IP协议栈，支持多达5个TCP客户端连接，为物联网应用中的网络通信提供了坚实的基础。
- GPIO与PWM：D0D8、SD1SD3等引脚可用作GPIO、PWM、IIC等功能的接口，驱动能力为15mA，满足大多数传感器的供电需求。
- ADC：提供1个模拟数字转换器（ADC）通道，支持模拟信号的采集与处理。
- 电源输入：支持4.5V~9V（最大10V）的电源输入，可通过USB供电，方便开发者进行调试与测试。
- 电流消耗：在连续传输时电流约为70mA（最大200mA），待机状态下电流小于200uA，低功耗设计有助于延长设备的续航时间。
- 数据通信接口：支持UART/GPIO数据通信接口，方便与其他设备进行数据交换。
- 远程固件升级：支持OTA（Over-The-Air）远程固件升级功能，无需拆卸设备即可更新固件，降低了维护成本。
- 智能联网：支持Smart Link智能联网功能，简化了设备接入网络的过程。
作为一款基于ESP-12E WIFI模块的开源开发板，在物联网（IoT）项目中具有显著的优势，同时也存在一些需要注意的缺点。以下是对其优点和缺点的详细介绍：
优点
- 强大的硬件性能：
- NodeMcu v3内置了ESP-12E WIFI模块，该模块集成了Tensilica L106超低功耗32位微型MCU，主频支持80MHz和160MHz，性能强劲。
- 拥有512KB的存储空间，足以支持复杂的物联网应用。
- 丰富的接口资源：
- 提供了D0D8、SD1SD3等多个GPIO引脚，可用于连接各种传感器和执行器。
- 支持PWM、IIC等多种功能，扩展性强。
- 内置1个模拟数字转换器（ADC）通道，支持模拟信号的采集与处理。
- 便捷的编程环境：
- 支持LUA脚本语言，编程简单易懂，降低了开发门槛。
- 提供了丰富的API接口，与NodeJS相似，方便开发者快速上手。
- 出色的无线通信能力：
- 支持802.11 b/g/n无线标准，能够满足大多数物联网应用的无线连接需求。
- 支持STA（Station）模式、AP（Access Point）模式和STA+AP混合模式，灵活适应不同的网络拓扑结构。
- 低功耗设计：
- 在连续传输时电流约为70mA（最大200mA），待机状态下电流小于200uA，有助于延长设备的续航时间。
- 远程固件升级：
- 支持OTA（Over-The-Air）远程固件升级功能，无需拆卸设备即可更新固件，降低了维护成本。
- 良好的扩展性：
- 可以通过I/O扩展板（或称为“屏蔽罩”）增加额外的接口资源，满足更复杂的应用需求。
- 价格优势：
- 相较于其他物联网开发板，NodeMcu v3的价格更加亲民，适合预算有限的开发者。
缺点
- 尺寸较大：
- NodeMcu v3的尺寸相较于之前的版本有所增大，可能不再能够完美地适配面包板，需要额外的扩展板或适配器。
- 电源管理需注意：
- 虽然NodeMcu v3支持较宽的电源电压范围（4.5V~9V），但过高的电压可能会对设备造成损坏。因此，在使用时需要注意电源管理，确保电压稳定且不超过最大允许值。
- 编程和调试可能遇到挑战：
- 尽管NodeMcu v3提供了便捷的编程环境和丰富的API接口，但对于初学者来说，可能需要一定的时间来熟悉和掌握LUA脚本语言以及相关的编程技巧。
- 在调试过程中，可能会遇到一些与硬件连接、驱动安装或固件烧录相关的问题，需要耐心解决。
- GPIO引脚使用限制：
- 部分GPIO引脚被用于连接开发板的闪存（Flash Memory），因此不建议使用这些引脚进行其他功能的开发。
- 一些GPIO引脚同时兼备了其他功能（如RX、TX、SD2、SD3等），这些引脚大多不作为GPIO使用，因为它们可用于其他进程。
开发案例分析：智能温湿度监控系统
为了更直观地展示NodeMcu v3在物联网项目中的应用，下面以一个智能温湿度监控系统为例进行说明。
项目背景：随着智能家居的普及，人们越来越关注室内环境的舒适度。一个智能温湿度监控系统能够实时监测并调节室内温湿度，提高居住环境的舒适度。
硬件组成：
- NodeMcu v3开发板：作为系统的核心控制器，负责数据采集、处理与传输。
- DHT11温湿度传感器：用于采集室内的温湿度数据。
- LCD1602显示屏：实时显示当前的温湿度信息。
- 继电器模块：控制空调、加湿器等设备的开关，实现温湿度调节。
- 电源模块：为整个系统提供稳定的电源供应。
软件设计：
- 初始化：在NodeMcu v3上运行LUA脚本，初始化DHT11传感器、LCD1602显示屏和继电器模块。
- 数据采集：通过DHT11传感器采集当前的温湿度数据，并通过串口发送到NodeMcu v3。
- 数据处理：NodeMcu v3接收到数据后，进行必要的处理（如数据校验、格式转换等）。
- 数据显示：将处理后的温湿度数据发送到LCD1602显示屏上实时显示。
- 智能控制：根据预设的温湿度范围，判断是否需要开启或关闭空调、加湿器等设备，并通过继电器模块实现控制。
- 远程监控：通过NodeMcu v3的WIFI功能，将温湿度数据上传到云端服务器或手机APP上，实现远程监控与报警功能。
实施效果：该系统能够实时监测并调节室内温湿度，提高居住环境的舒适度。同时，通过远程监控功能，用户可以随时随地了解家中的环境状况，并进行必要的调整。此外，该系统还具有良好的扩展性，可以根据实际需求增加其他传感器或执行器，实现更加丰富的功能。
结语
NodeMcu v3作为一款功能强大、易于上手的物联网开发板，在智能家居、工业自动化等领域具有广泛的应用前景。通过本文的介绍和案例分析，相信读者已经对NodeMcu v3有了更深入的了解。在未来的物联网项目中，不妨选择NodeMcu v3作为你的开发平台，相信它会为你的项目带来意想不到的惊喜。
